Instalação de Bomba de Calor para Piscina: Guia Técnico

Uma bomba de calor instalada corretamente funciona com eficiência máxima, vida útil longa e baixa necessidade de manutenção. Uma instalação incorreta pode reduzir desempenho ou até o não aquecimento da piscina, provocar alarmes de proteção e até danos ao equipamento. Este guia reúne os principais pontos técnicos para instaladores, construtores e proprietários.

1. Posicionamento do Equipamento

No aquecimento da água, a bomba de calor extrai calor do ar ambiente e retorna ar frio. O posicionamento correto é fundamental para garantir a captação adequada de ar e evitar o retorno do ar expelido para o aquecedor.

Ao Ar Livre (instalação preferencial)

• Instalar em local com boa circulação de ar natural
• Evitar cantos fechados ou espaços onde o ar expelido recircule para a entrada do equipamento
• Manter afastamento mínimo de paredes e obstáculos, ver tabela abaixo
• Não instalar em locais sujeitos a inundação ou acúmulo de água
• Proteger da incidência direta de vento frio intenso, galeria ou anteparo lateral, mantendo ventilação adequada

Em Área Coberta ou Interna

• É possível instalar em ambientes cobertos, desde que haja renovação de ar suficiente
• O ar frio expelido pela bomba de calor deve ser direcionado para fora do ambiente por duto ou por abertura na parede
• Nunca permitir recirculação do ar frio de volta para a entrada do equipamento, isso reduz drasticamente o desempenho da bomba de calor e também pode causar desligamentos por proteção o que resulta no não aquecimento da piscina
• Calcular a abertura de ventilação com base na vazão de ar do ventilador do equipamento

Distâncias Mínimas Recomendadas

* Distâncias de referência. Consulte sempre o manual do equipamento específico.

2. Requisitos Elétricos

A instalação elétrica deve ser executada por profissional habilitado, eletricista habilitado e atender às normas NBR 5410 e normas da concessionária local.

• Disjuntor exclusivo para a bomba de calor, dimensionado para a corrente nominal do equipamento
• Aterramento adequado, fundamental para segurança e proteção do equipamento
• Ramal elétrico exlusivo o cabo elétrico deve ser exclusivo para o aquecedor e bomba de circulação sem compartilhar com nenhum outro equipamento ou dispositivo
• Diâmetro do cabo elétrico compatível com a corrente nominal e comprimento da fiação, evitar queda de tensão ou danos à rede elétrica
• Verificar a tensão de alimentação: modelos monofásicos, 220V ou trifásicos, 220V ou 380V. O equipamento precisa ser compatível com a instalação do local

3. Instalação Hidráulica e Bypass

A hidráulica é tão importante quanto a elétrica. Um fluxo de água inadequado reduz a eficiência e pode ativar as proteções do equipamento.

Vazão de Água

• Compacto: Ideal 4 m³/h
• Digital: Ideal 8 m³/h
• Full Inverter: conforme modelo de 6 m³/h até 12 m³/h

Vazão muito baixa: a água passa pelo trocador lentamente, podendo não ligar a bomba de calor ou até pode superaquecer e ativar as proteções do compressor.

Vazão muito alta: o tempo de contato é insuficiente para a troca de calor adequada, diminuindo o rendimento ou até não aquecendo a piscina.

O Bypass Hidráulico

O bypass hidráulico é um conjunto de registros (válvulas) instalado na rede de circulação que permite:

• Controlar a vazão que entra na bomba de calor independentemente da bomba de filtragem
• Isolar a bomba de calor para manutenção sem precisar esvaziar a tubulação
• Continuar operando o filtro da piscina enquanto a bomba de calor está em manutenção
• Aspirar e tratar a piscina normalmente com a bomba de calor isolada

O bypass é altamente recomendado e facilita muito a operação, manutenção e intervenções futuras. Veja mais detalhes em nosso artigo: Bypass Hidráulico: o que é e como instalar.

Posição na Rede Hidráulica

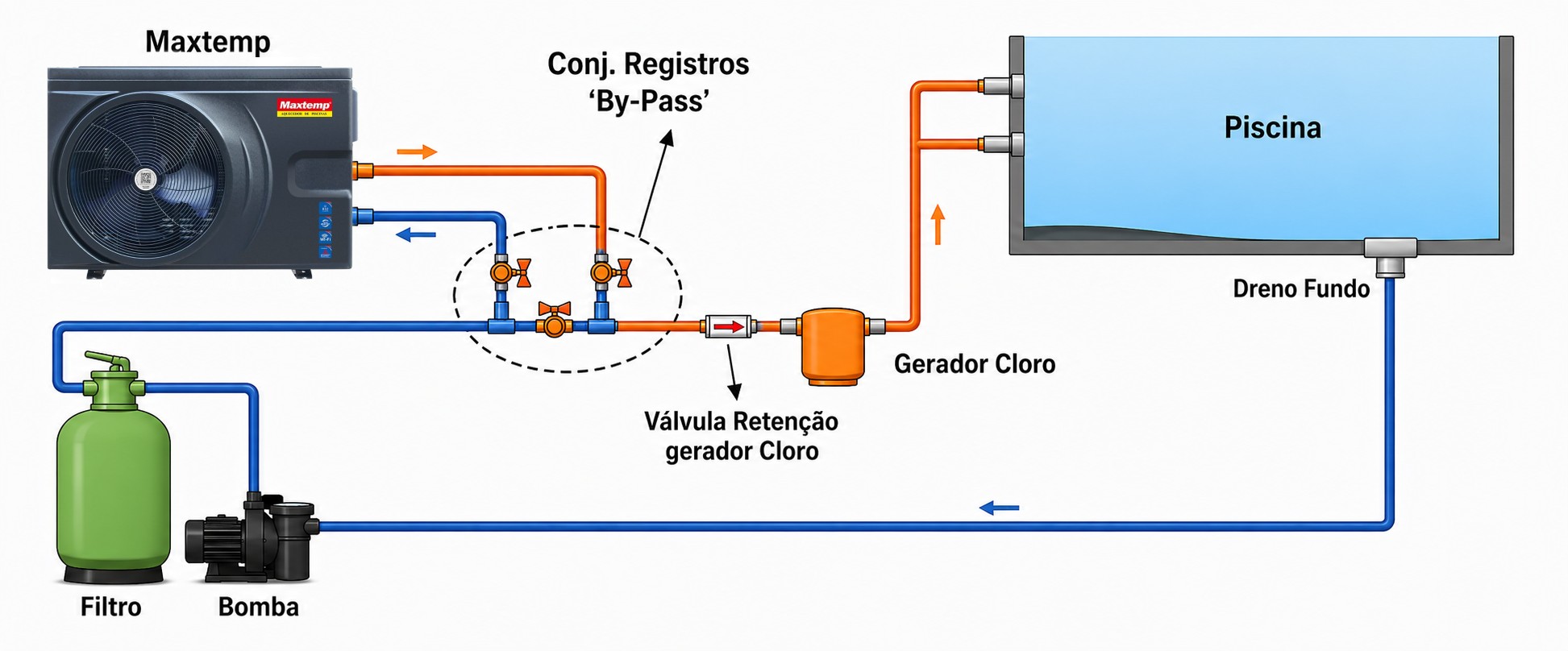

• Sequência hidráulica: Piscina » Bomba » Filtro » Maxtemp » Válvula Retenção » Clorador Químico ou gerador de cloro (se houver) » Piscina
• A bomba de calor deve ser instalada após o filtro e antes do retorno à piscina
• A entrada de água no trocador deve ser a água fria vinda do filtro
• A saída de água aquecida retorna diretamente à piscina, sem passar pelo filtro
• Também é possível instalar a bomba de calor com uma bomba de piscina exclusiva, ficando independente do conjunto filtro e bomba da piscina
• Evitar cotovelos e reduções logo antes da entrada no equipamento, isso reduz a pressão disponível

4. Boas Práticas de Instalação

• Nivelar o equipamento, a bomba de calor de ser instalada em superfície firme e nivelada, equipamentos inclinados podem ter problemas de drenagem e de funcionamento dos compressores
• Usar suporte antivibração se o equipamento for instalado sobre laje ou superfície que possa transmitir ruído
• Prever ponto de drenagem de água, a bomba de calor produz água condensada do ar, como um ar-condicionado. Essa água sai pelo dreno da bomba de calor
• Documentar e fotografar a instalação, facilita futuras manutenções e eventuais acionamentos de garantia
• Programar a temperatura desejada e testar o funcionamento completo considerar a instalação finalizada, verificando os detalhes da elétrica, hidráulica e da drenagem da água condensada

5. Primeira Operação

1. Verificar se o circuito hidráulico está completo, sem vazamentos e com a bomba de circulação operando
2. Confirmar a tensão de alimentação antes de energizar
3. Energizar o equipamento e aguardar o procedimento de auto-diagnóstico, se houver
4. Programar a temperatura desejada (ex.: 28°C)
5. Aguardar o compressor entrar em operação, normalmente existe um delay de alguns minutos por proteção
6. No modo aquecimento, verificar se o equipamento está expelindo ar frio, sinal de que está captando calor do ambiente e transferindo para a água
7. Verificar a temperatura da água da piscina na sucção e no retorno aquecido, deve existir uma diferença de pelo menos 1°C
